ЦАПФА

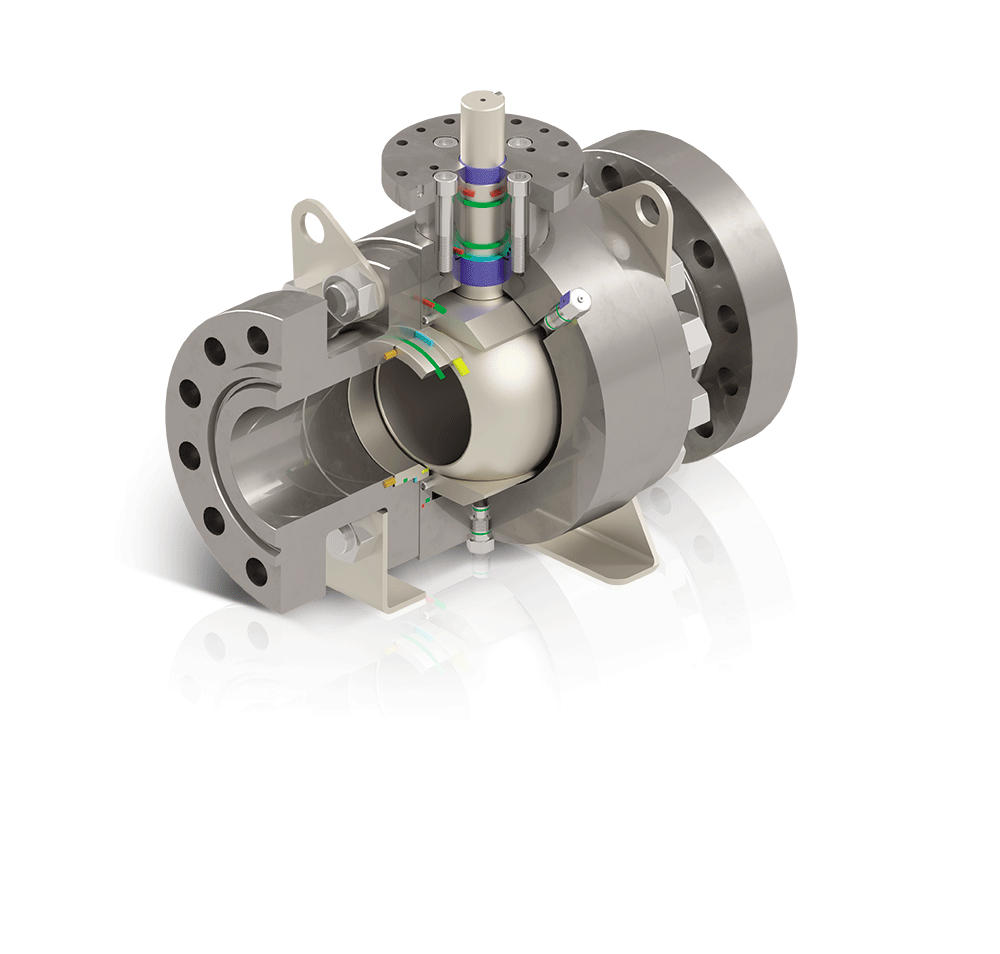

ШАРОВЫЕ КРАНЫ С ЦАПФОЙ
Шаровые краны на цапфах основаны на системе, которая обеспечивает неподвижный шар и плавающие кольца седла, перемещающиеся вдоль оси крана.
Боковая нагрузка, создаваемая давлением, действующим на шар, воспринимается подшипниками. При низком давлении уплотнение седла достигается за счет действия пружины на кольца седла. Чем больше увеличивается давление, тем сильнее оно прижимает седла к шару.
Цапфовые клапаны Starline выпускаются от ½« до 36» — класс ASME от 150 до 2500 — а также API 6A 5000 и 15.000 — в различных комбинациях материалов и исполнения, чтобы охватить все возможные области применения от низких температур до высокого давления.

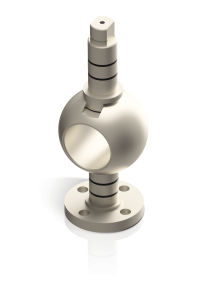

НЕЗАВИСИМЫЙ ШАР И ШТОК
Шарик и шток изготовлены в виде двух
Шарик и шток изготовлены из двух отдельных частей, чтобы уменьшить влияние
боковой нагрузки, создаваемой давлением
действующего на шар.
НЕЗАВИСИМЫЙ ШАР И ШТОК
Шарик и шток изготовлены в виде двух
Шарик и шток изготовлены из двух отдельных частей, чтобы уменьшить влияние
боковой нагрузки, создаваемой давлением
действующего на шар.
АНТИСТАТИЧЕСКОЕ УСТРОЙСТВО
Все клапаны имеют гарантию электрической
целостность между всеми металлическими
типовые испытания должным образом
и клапаны сертифицированы.

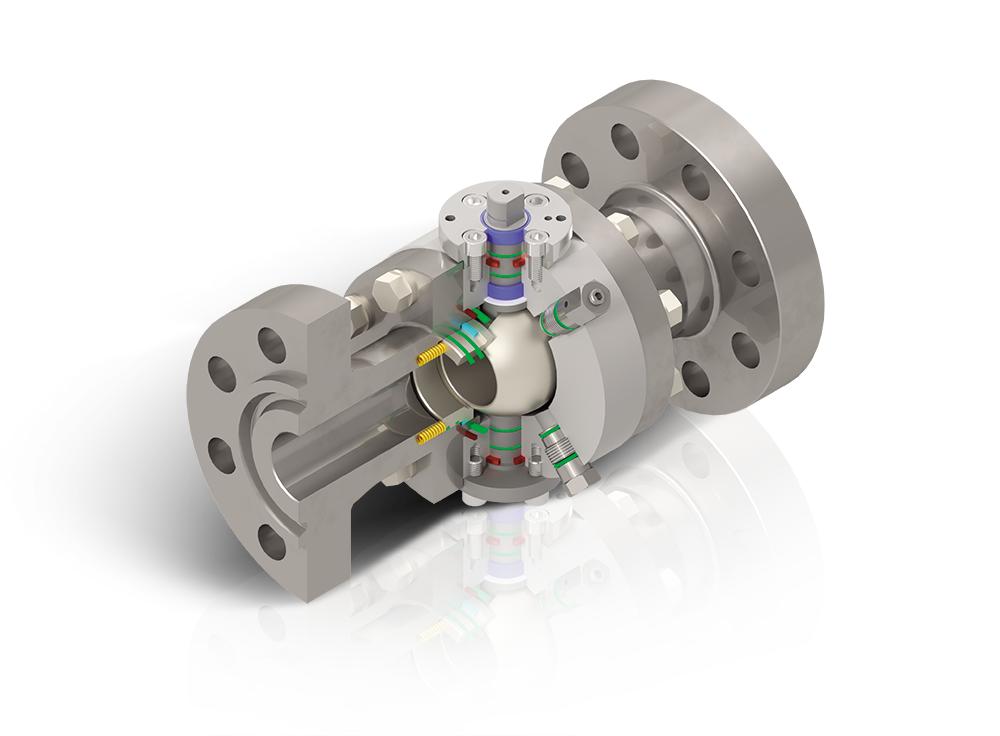

METAL SEATED
АБРАЗИВНОЕ ОБСЛУЖИВАНИЕ
Клапаны, предназначенные для работы в абразивных средах и устойчивые к износу и воздействию абразивных сред. В данном конкретном исполнении используются те же основные компоненты, что и в обычном клапане TRUNNION MOUNTED, изменяется только материал шара и седла, на которые наносится покрытие из вольфрама и хрома толщиной не менее 150 микрон.
По запросу этот клапан может быть поставлен с более высокой толщиной покрытия до 400 микрон. Обработка покрытия полностью сертифицирована в соответствии с самыми высокими стандартными требованиями.
Starline может гарантировать класс герметичности по ISO 5208 RATE A для всех размеров и номинальных давлений, в том числе и при испытании газом.

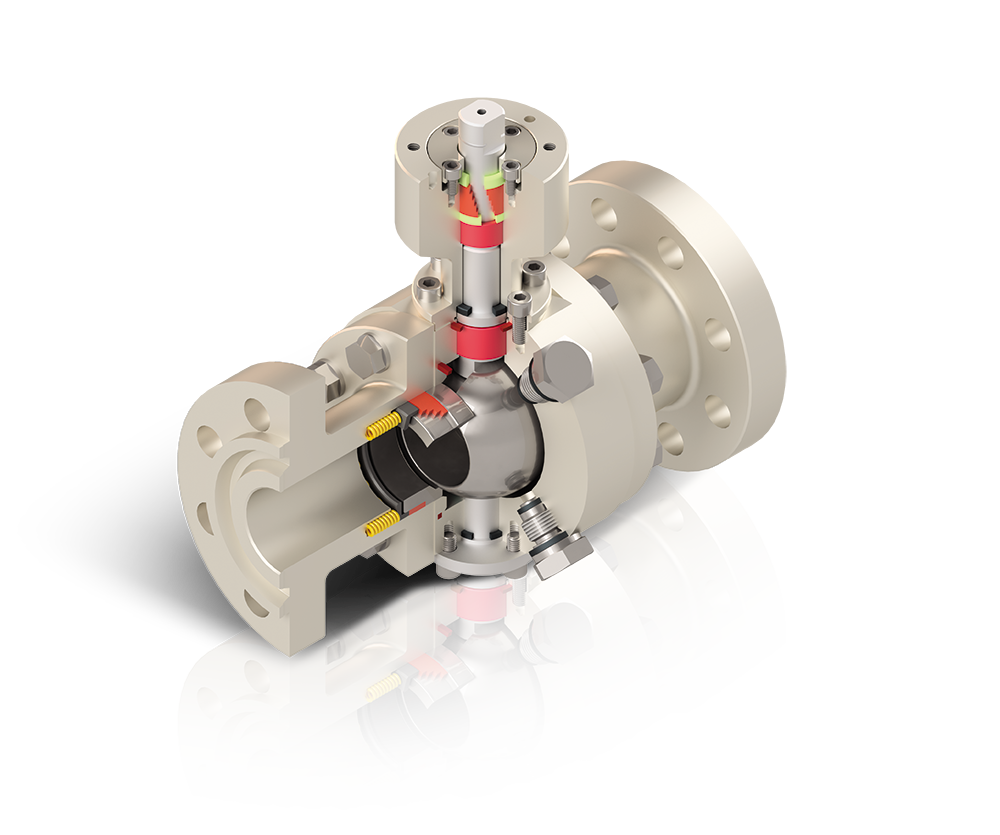

ВЫСОКАЯ ТЕМПЕРАТУРА
Для работы при температурах, не позволяющих использовать эластичные материалы, компания Starline разработала специальную конструкцию для высоких температур. Клапан специально оснащен удлинителем штока для изоляции и доступен во многих различных материалах, чтобы противостоять даже экстремальным температурам.
Starline может гарантировать класс герметичности по ISO 5208 RATE A для всех размеров и номинальных давлений, даже при испытании газом.

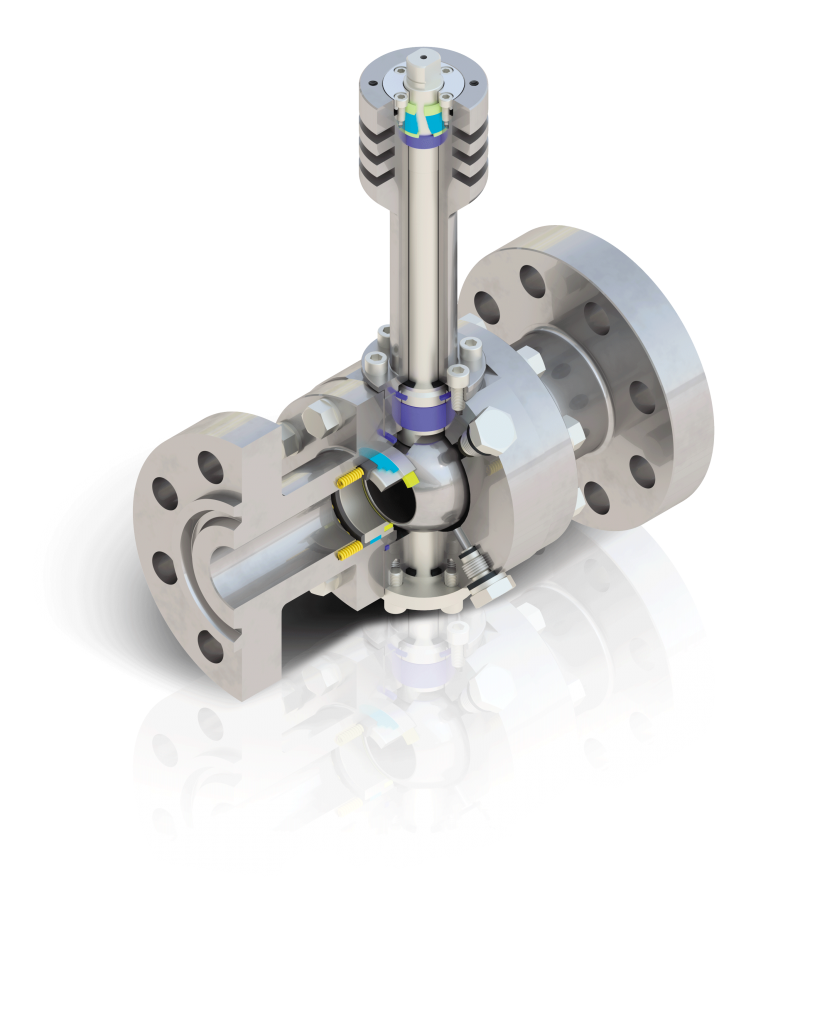

НИЗКОТЕМПЕРАТУРНЫЙ КРИОГЕННЫЙ КЛАПАН
Полностью соответствует требованиям BS6364 по полной герметичности в условиях средней и тяжелой криогенной эксплуатации.
Это исполнение было полностью испытано при температуре -196°. Увеличенная длина штока соответствует размеру клапана в соответствии с BS6364 — термические ребра изолируют герметичность штока от холодной температуры.
